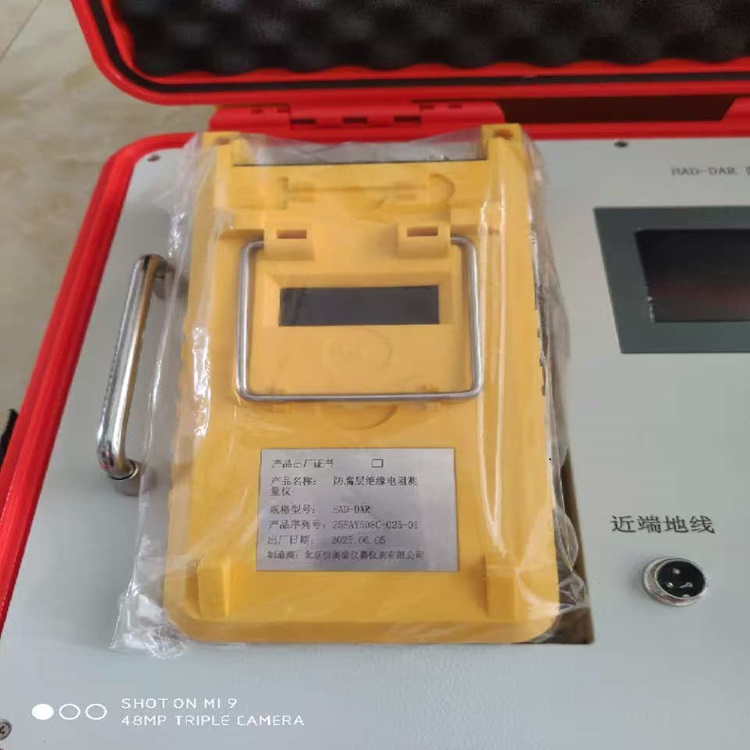

新品防腐层绝缘电阻测量仪/埋地管道防腐层质量检测仪 型号：HAD-DAR

●采用变频-选频法原理求出绝缘电阻值

●可以测量任意长度、包括穿越江河、隧道、建筑群等，大测量半径20公里

●符合《中华人民共和国石油天然气行业标准》

●符合标准：《SY/T5918-2009》《SY/T5918-2011》《SY/T5918-2017》

【设备特点】

●采用全新DDS数字频率合成锁相技术、频段不分档、连续可调、分辨率1Hz

●微处理器控制、采用3.5英寸阳光下可视的彩色图形液晶显示屏、中文菜单显示

●发射机的输出功率0～60W可调，最大输出电流1.2A，检测信号传输距离最远20km

●接收机灵敏度-90dB(24.5uV)～+40dB(77.5V)

●在发射端，监测接收机和发射机一体化，远端接收机可以任意移动

●测量时接线非常简单，一根发射机地线，一根接收机地线，一根管道测试线，基本不用培训，适合具体的检测单位使用

●接收机增加了抗干扰滤波器，滤除管道中25Hz（电气化铁路）、50Hz（市电和地方铁路）的基波、谐波对测量过程的干扰，使测量距离更远更准确

●具有交流、直流、外接直流供电的功能、具有监测电源提示、电压过低自动停机功能

【设备功能及技术参数】

1.发射机功能

具有防输出短路、功率超限、输出接触不良、所有测量参数、测量中的问题均在彩色图形液晶显示屏上提示

2.接收机功能

具有自动校准扣除误差功能，不需人工干预，所有测量参数均在彩色图形液晶显示屏上显示

3.  发射机的主要技术指标

3.1  输出频率范围： 300 Hz ～ 1000kHz

3.2  频率分辨率 ： 1Hz ，连续可调300Hz ～ 1000kHz

0dB ～ ＋28dB 每10dB步进可调，

3.3  输出电平误差：≤±1 dB

3.4  电平分辨率： 0.1dB

3.5  输 出 阻 抗： 0Ω ±10%

3.6  电  源（内置电池）： 直流12V/10Ah

3.7  环境温度： －30℃ ～ ＋40℃

3.8  连续工作时间：≥12小时

4.   监测接收机的主要技术指标

4.1  测量频率范围：300Hz ～1000kHz

4.2  分辨率：1Hz，连续可调300Hz～1000kHz

4.3  测量电平范围+40dB(77.5V)～-90dB(24.5uV)，自动测量

4.4  测量电平误差：≤±1 dB

4.5  电平分辨率：0.1dB

4.6  输入阻抗：＞10kΩ±10%

5.   远端接收机的主要技术指标

5.1  测量频率范围：300Hz ～1000kHz

5.2  分辨率：1Hz，连续可调300Hz～1000kHz

5.3  测量电平范围+40dB(77.5V)～-90dB(24.5uV)，自动测量

5.4  测量电平误差：≤±1 dB

5.5  电平分辨率：0.1dB

5.6  输入阻抗：＞10kΩ±10%

5.7  电源：内置电池7.6V/4Ah，连续工作时间：≥8小时

5.8  环境温度:－30℃～＋40℃

5.9  发射机外形尺寸：约460×375×200mm

5.10 接收机外形尺寸：约220×110×60mm

5.11 发射机重量：约10 kg

5.12 接收机重量：约1.5 kg

6.   测量距离

6.1  不需要拆卸“牺牲阳极保护桩”或“强制电流保护桩”进行测量

6.2  根据管道的绝缘程度一次性最远可测量20km的范围
