超声波测厚仪  型号;DP-TIME2190

产品概述

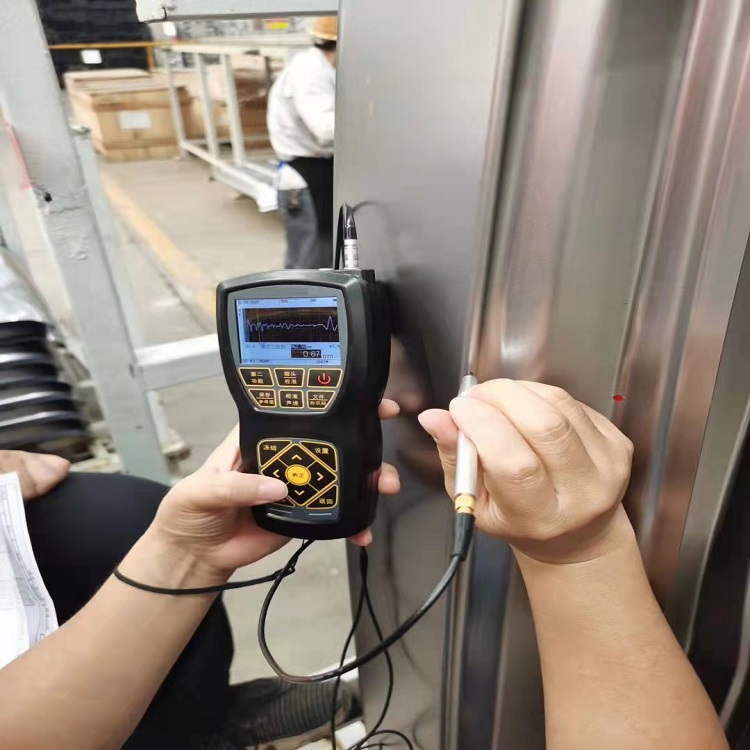

DP-TIME2190超声波测厚仪采用脉冲反射式测量原理，适合多种材料厚度的测量。仪器通过探头发出超声波以恒定速度 在材料内部进行传播，并在其底面得到反射波后进行接收。

该款仪器可对多种板材和加工零件作精确测量，广泛应 用于石油、化工、冶金、造船、航空、航天等各个领域。

功能特点

● 可显示 A 扫描波形，便于对复杂工件进行回波分析和测量； ● 具有多种测量方式 ，可设置空白以屏蔽余震或杂波 ；

● 仪器可适配多种类型探头，单双晶适用；

● 可穿透涂层测量，可分层测厚，同时显示；

● 任何模式下分辨率为 0.001、0.01、0.1 毫米可选（或 0.0001、 0.001、0.01 英寸可选）；

● 增益调节范围 0-99dB；

● 可调电压可变脉宽方波脉冲发生器；

● 具有单值 B 扫描显示功能；

● 具有报警功能，可自由设置报警上、下限；

● 具有差值、最大最小值显示方式；

● 可存储多达 500000 个测量值和波形；

● 用户可开启高达每秒 20 次的快速测量模式

性能参数

△ 显示分辨力 0.001mm 或 0.01mm 或 0.1mm 可选

△ 声速调节范围测量范围 0.1-600mm  508 m/s ～ 18699m/s

△ 重复性 遵守 JJF1126

5M 及以上探头重复性：0.03mm

2M 及以下探头重复性：0.1mm

△ 探头参数 详见 4.1- 测量范围中的探头参数

△ 显示器 彩色 TFT 液晶显示器，320x240 像素 ,5 位显示，具有背光灯

△ 测量功能 高精密测量工具，适合测量金属、塑料、陶瓷、玻璃及其他任何超声波的良道导体。常 规测量、最小厚度捕获、最大厚度捕获、差值、上下限 LED 报警。

△ 特殊材料测量 增益调节范围：0-99dB；屏蔽条：始脉冲 - 底波、界面波 - 底波、回波 - 回波模式均

可调节。斜率：可调节至 11。以上三个功能、组合使用，  可测量各种特殊材料，  比如含 钼类不锈钢（316、317 等）、玻璃钢、球化率极差的铸铁、灰铁等材质。

△ 设置锁定 对校准数据等进行锁定

△ 脉冲发生器 可调方波脉冲发生器

△ I/O 端口 USB 通讯

△ 发射电压 60V、110V、150V、200V 可选

△ 发射脉宽 随探头频率改变

△ 增益范围 0-99dB，1dB 步进

△ 频率范围 0.5 Mhz ～ 20Mhz

△ 测量速率 标准 (4Hz)、快速 (20Hz)

△ 探头设置 10 组固定探头设置和 22 组自定义探头设置

△ 数据存储 500 个数据文件，每个可存储 1000 的测量值和波形

△ 使用环境温度 0℃~ 40℃

△ 电源 根据客户需求，可选：三节 5 号干电池 \ 镍氢充电电池

△ 工作语言 中文、英文

△ 功耗 工作电流不超过 250mA（关闭 WiFi，亮度暗，   4.5V 下）

△ 外形尺寸 187mm×87 mm×43 mm

△ 外壳 耐冲击、防尘、仿溅，符合 IP65

△ 重量 360g 左右

△ 适用标准及规范 ● Q/HD SDF0001-2014 超声波测厚仪

● JJF 1126-2004 超声波测厚仪校准规范

● GB/T 6587 电子测量仪器通用规范

▲ 标准配置 ●主机   ● 5MHz 单晶探头   ●耦合剂

▲ 可选配件 ●标准试块   ● 2.25MHz 单晶接触探头   ● U32 探头

● 5MHz 单晶接触探头   ● 15MHz 单晶带延迟块探头 ●高频 12MHZ 笔试探头冲压件 专用
