智能型有毒气体检测模块  气体传感器 型号：DP-1000

一、模块概述：

智能有毒气体检测模块采用有毒气体传感器以及 PID 原理传感器元件模块的响应速度、重复性和性线误差小。同时采用了高精度低温漂的电路，模块的确定性能。同时模块采用多点标定的技术，模块测量的精度和线性。模块采用数字输出，客户只要将模块进行二进

开发或直接使用不必要重新标定，客户将减短了开发和应用时间的周

期。同时传感器的应用接口可以根据客户的应用，提供扩散式、泵吸式、法兰式、螺纹式

四种测量方式。

二、模块主要特点：

 1）模块可以测量低量度和高浓度气体；

 2）模块采用放大器和 24 位 ADC，因此模块精度高，分辨率好；

 3）模块采用电源处理器件，模块测量精度和抗干扰性强；

 4）模块可以采用了多点标定的方式，测量高量程的性线好；

 5）模块采用了高精度低温漂的器件，同时进行了-20 至 50 度的温补程序，温漂小；

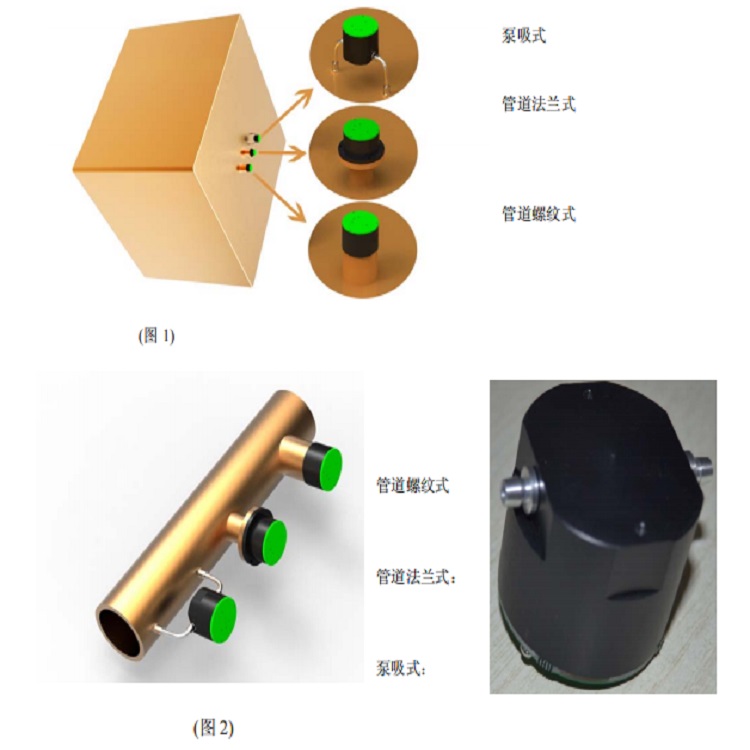

 6）模块安装现场可以提供：扩散式、泵吸式、法兰式、螺纹式四种安装模式；

 7）模块体积，可以适应客户直接应用或第二次开发使用；

 8）模块适应性强，可以适应多有的不带偏置电压的电化学气体传感器

模块技术参数：

检测气体 有毒气体

传感器检测原理 电化学原理（不带偏置电压:NO、ETO、H2O2）

传感器测量范围 0-1ppm 或 0-50000ppm,根据客户的要求定义

传感器分辨率 1ppb 或 1PPM （不同传感器的分辨率不同）

传感器响应时间 20 秒（不同传感器的响应速度不同）

传感器恢复时间 不同传感器不同的量程，传感器的恢复时间不同

模块检测精度 ≤±3%FS（实际浓度，更高精度视具体传感器而定）

模块重复性 ≤±2%

模块性线误差 ≤±2%

模块零点漂移 ≤±2%（F.S/年）

模块工作电压 3.3-5.5 VDV

模块工作电流 20mA~30mA

传感器工作温度 -20℃-50℃

传感器工作湿度 0-90%RH(无结露)

模块工作温度 -40℃-80℃

模块工作温度 0-90%RH(无结露)

模块寿命 5 年以上

模块输出方式 数字输出 TTL(波特率 9600)

模块测量方式 扩散式、管道泵吸式、管道法兰式、管道法兰螺纹式
