全数字超声波探伤仪/便携式数字超声波探伤仪

商品名称：全数字超声波探伤仪/便携式数字超声波探伤仪
商品型号：DP-UT320

全数字超声波探伤仪/便携式数字超声波探伤仪型号：DP-UT320

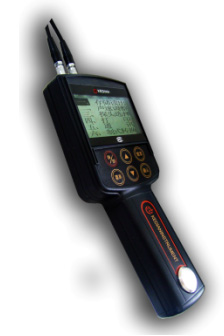

DP-UT320数字超声波探伤仪

■ 仪器特点：

1. 省电，耗电仅2瓦，4节5号Ni-MH电池，2500mAh，充电后可工作5～6.5小时。
2. 采用可变等分刻度技术，估算回波距离非常方便。
3. 采用回波显示区左右分屏显示模式。
4. 具有界面波锁定功能，可使用液浸法探伤或测厚。
5. 具有波形扩展功能，扩展程度和进波门宽度无关，而且可以任意连续改变扩展程度。
6. 具有动态波形描绘功能，能画出动态波形曲线（移动探头位置同回波高度的关系），便于分析缺陷性质，实时画出一条回波峰点轨迹曲线，水平方向代表探头在缺陷上方来回移动距离，根据曲线形状，可以邦助分析缺陷性质。
7. 具有高速自动高度功能，按键后，仪器会自动改变增益，使回波高度达到规定值。
8. 冻结后，可全范围调节声程；相对增益置零键；搜索灵敏度提升键；斜探头探伤距离X，Y方向双刻度；延时快速归零键；曲线位置提示功能等。

■ 技术参数表：

项目名称	技术参数
材料声速	1000～9999M/S
最大声程	6100mm ，满刻度声程最小 4mm （钢，纵波，反射式）
频率范围	0.4～10MHz / 0.7～1.4 1.8～3.5 4～6 MHz（带通）
增益范围	0～110dB （步长0.1dB，1dB）
延时范围	0～6000mm
K值范围	0.20～5.00
抑制范围	0～50%
增量	0～20dB
补偿	-20～20dB
测长线	-20～20dB
定量线	-20～20dB
判废线	-20～20dB
垂直线性	<3%
水平线性	<0.3%
发射电源电压	DC 200V
发射脉冲宽度	负脉冲方波 0.05～0.6μS 可调（步长0.01μS）
发射脉冲内阻	不大于10Ω
发射重复频率	25～400Hz
	声程<150μS时 400/200Hz FAST/SLOW
	150μS <声程<300μS时 200/100Hz FAST/SLOW
	300μS <声程<600μS时 100/50HZ FAST/SLOW
	声程>600μS时 50/25Hz FAST/SLOW
探头阻尼电阻	约120Ω 固定
放大器输入	增益0dB，100% 屏幕高度时约50V峰值输入端噪声约50μV峰值（宽带）带宽噪声约16nV√Hz峰值
数字采样	8bit 实时50MHz，等效200MHz（硬件实现）
显示方式	检波＋、检波－、全波
显示器件	东芝TFT工业彩色液晶显示屏（320×240mm，5.7英寸），LED背光灯
液晶屏刷新频率	50Hz
闸门	进波门、失波门，可调
动态范围	>32dB
灵敏度余量	>48dB （与探头有关）
分辩率	>26dB （与探头有关）
测厚分辨率	0.02mm （厚度小于650mm时）
电源	4节5号Ni-MH可充电池2500mAh 外接电源DC9～15V 0.5～0.3A
电池消耗功率	约2W （350mm声程、背光强、发射重复频率FAST）约1.5W （350mm声程、背光弱、发射重复频率SLOW）
电池连续工作时间	约5小时（350mm声程、背光强、发射重复频率FAST）约6.5小时（350mm声程、背光弱、发射重复频率SLOW）
储存环境温度	－20℃～＋70℃
工作环境温度	－10℃～＋50℃
外形尺寸	230×146×37mm（不包含旋钮突出部分）
质量	约900克（含4节AA镍氢电池）

■ 基本配置：

主机	2.5MHz203A/9V电源适配器	探头连接电缆
直探头	充电锂电池、充电器	耦合剂
斜探头	PC通讯软件与电缆	仪器包

■ 可选附件：

串行打印机TPUP-NH

探头、试块
