商品名称：陶瓷砖摩擦系数测定仪/摩擦系数测定仪
商品型号：DP-CJY

陶瓷砖摩擦系数测定仪/摩擦系数测定仪 型号：DP-CJY

一、概述

摩擦系数测定仪（以下简称测定仪）主要是用来测量陶瓷砖、玻璃等脆性非金属板材摩擦系数的试验设备。本机符合国标GB/T4100.1—2006和国际标准ISO 13006(B I e):1998《干压陶瓷砖第一部分：瓷质砖（吸水率E≤0.5％）附录A陶瓷砖摩擦系数的测定》中对试验设备的要求。

二、主要技术参数

(1) 最大试验力：50N

(2) 组件行程：75mm

(3) 峰值保持时间＞5min

(4) 配重块4.5kg

(5) 电源：AC  25W  50HZ  220V±10%

三、结构简述

测定仪是由主机及数显测力 (安装在主机上部)两部分所组成。如图1所示。

主机包括：调节水平的地脚（15）、观察用的水平泡（3）、阻挡试样以防止试样（4）随滑块组件一起移动的挡块（8）、压紧尼龙绳（11）的旋母（9）、调节尼龙绳水平的支架（12）、以及箱体（1）、 摩擦片（5）、 配重块（6）、滑块组件（7）、运行系统（14）、配重块（6）与滑块组件（7）分开因此在作试验时很方便取放，便于试验的顺利进行。

数显测力部分由高精度力值传感器（13）、电气系统（10）及位置传感器（2）组成。该部分具有调零、峰值保持、清零等功能。




             1箱体  2接近开关  3水平泡  4试样 5摩擦片 6配重块  7滑块组件  8挡块   9 旋母

                    10电器系统  11尼龙绳  12支撑架  13力值传感器  14减速电机  15地脚

图1 结构图

四、工作原理：

陶瓷砖表面摩擦系数分为动摩擦系数和静摩擦系数，本测定仪为陶瓷砖表面静摩擦系数测定仪，当水平方向拉力达到最大静摩擦力时，滑动组件开始滑动，力值传感器记录下最大静摩擦力。根据滑动组件开始滑动时的最大静摩擦力F，用公式（1）可计算出陶瓷砖的静摩擦系数。

                       Rd

cof= ——    （校正值）         -------------------------------------（1）

                       Nw

cof——摩擦系数值

N——拉动次数 （4）

W——滑块组件加4.5Kg配重块的质量,kg

Rd——4次拉力读数之和，N

测定仪将其加力与测力分成两个单独的系统。加力是由电机驱动齿条实现的。

数显测力部分采用了ALTEC公司生产的高精度智能数字调节器，当试样由静止状态开始运动瞬间，数显表将显示出试样的最大静摩擦力，并将测量的最大力值（单位牛顿N）保持下来。

五、测定仪安装及调试

1．测定仪安装及调水平

(1)．测定仪调整水平

测定仪拆箱后，将测定仪置于坚固的平台上。参照图1，利用工作台面上的水平泡，调整四只地脚螺栓，找好水平后，锁紧地脚螺栓上的螺母。

(2)．尼龙绳调整水平

由于所测试样的厚度不一，所以在每次开始试验之前均须将尼龙绳调至水平后方可开始试验。调节方法是将尼龙绳与环首螺钉连接，旋转支撑架上的星形把手，使缠绕尼龙绳的滑轮上下移动，直至尼龙绳与工作台面水平。

 网址：www.51298264.com/



相关产品
液体密度计/液体比重计
冷媒回收机 水冷回收机
职业能力选择系统/多功

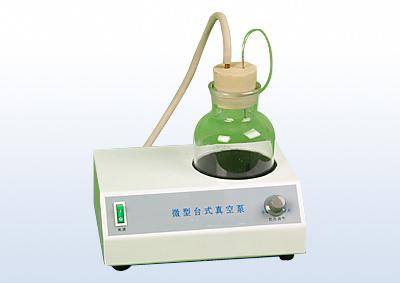

微型台式真空泵/台式真
